光學與帶電粒子光學之類比：量子視角

1. 引言

本文確立咗光學理論同帶電粒子束光學理論之間深刻而持久嘅類比。呢種聯繫，歷史上根源於費馬（光學）同莫佩爾蒂（力學）嘅變分原理，並由威廉·羅恩·哈密頓於1833年正式確立。哈密頓嘅類比直接促成咗1920年代實用電子光學嘅發展，催生咗電子顯微鏡等發明。傳統上，呢種類比僅限於幾何光學同經典力學嘅範疇。然而，量子力學嘅出現以及相關嘅粒子德布羅意波長，引入咗新一層嘅複雜性——同埋機遇。

呢項工作嘅核心論點係，當轉向量子描述時，呢種類比唔單止得以保留，而且更加豐富。最近帶電粒子束光學嘅量子理論以及相應嘅非傳統波動光學處方（亥姆霍茲同麥克斯韋光學）嘅發展，揭示咗更深層次、依賴波長嘅對應關係。本文簡要闡述呢啲平行發展，並主張喺新興嘅束物理量子層面（QABP）領域下建立統一框架。

2. 量子形式

本節概述束光學中從經典描述到量子描述嘅轉變。

2.1. 歷史背景與經典基礎

基於哈密頓力學同幾何光線追蹤嘅經典處理方法，喺設計從電子顯微鏡到粒子加速器等裝置方面取得咗顯著成功。佢將粒子軌跡視為類似於喺可變折射率介質中嘅光線。布希關於磁透鏡作用嘅奠基性工作，就係呢種光學-力學類比嘅直接應用。

2.2. 量子處方：薛定諤、克萊因-戈登同狄拉克

本文認為，基本嘅量子處方係必要嘅，因為所有物理系統本質上都係量子嘅。呢個方法從量子力學嘅基本方程開始：

薛定諤方程：適用於非相對論性自旋為0嘅粒子。
克萊因-戈登方程：適用於相對論性自旋為0嘅粒子。
狄拉克方程：適用於相對論性自旋為1/2嘅粒子（例如電子）。

目標係從呢啲方程推導出束光學哈密頓量，用以描述波函數（代表束輪廓）通過四極磁鐵同彎轉磁鐵等光學元件時嘅演化。呢種形式主義本質上包含咗波長相關效應（衍射、干涉），呢啲效應喺經典幾何光學中係冇對應物嘅。

2.3. 非傳統處方：亥姆霍茲同麥克斯韋光學

為咗完成光學方面嘅類比，作者參考咗超越幾何光學嘅發展：

亥姆霍茲光學：一種從亥姆霍茲方程 $\nabla^2 E + k^2 n^2(\mathbf{r}) E = 0$ 開始嘅波動光學處理方法，呢個係單色光嘅標量波動方程。佢被證明同基於克萊因-戈登方程嘅量子理論非常類似。
麥克斯韋光學嘅矩陣表述：一種基於麥克斯韋方程組嘅完整向量波動處理方法。佢被呈現為同基於狄拉克方程嘅量子理論非常類似，特別係由於佢處理偏振/自旋類自由度嘅方式。

呢啲光學嘅「非傳統」處方引入咗佢哋自己嘅波長相關效應，從而恢復並深化咗同量子帶電粒子光學嘅對等性。

3. 核心洞見與邏輯脈絡

核心洞見： 本文核心而有力嘅主張係，光學同力學之間長達一個世紀嘅類比並非歷史奇聞——佢係一個從經典領域擴展到量子領域嘅結構藍圖。Khan 認為，我哋面對嘅唔係兩個偶有重疊嘅獨立領域，而係一個單一、統一嘅波動傳播元理論，佢喺唔同嘅物理基質（光子 vs. 電子）中表現出來。最重要嘅現代意義在於，粒子束中波長相關嘅量子修正，喺先進波動光學中有直接、可測試嘅類比物。呢個唔單止係學術練習；佢表明，校正電子顯微鏡色差嘅突破，可能受到光子晶體設計技術嘅啟發，反之亦然。

邏輯脈絡： 論證無懈可擊地構建：(1) 確立歷史性、經典嘅類比（哈密頓）為已證實且富有成效（例如，電子顯微鏡）。(2) 識別由量子力學出現導致嘅類比「斷裂」——粒子獲得咗波長，但傳統光學仍然停留喺幾何層面。(3) 通過引入兩個平行嘅現代發展來彌合呢個差距：量子帶電粒子光學（為粒子添加波動效應）同非傳統波動光學（亥姆霍茲/麥克斯韋，為光提供更完整嘅波動理論）。(4) 證明呢兩個現代框架本身係類似嘅（克萊因-戈登/亥姆霍茲，狄拉克/麥克斯韋），從而完成並將類比提升到一個更高、更基本嘅層次。脈絡係從經典匯合，經過量子分歧，再到現代喺更複雜層面上嘅重新匯合。

4. 優點與缺陷：批判性分析

優點：

概念統一： 本文最大嘅優點係其大膽嘅綜合。佢成功將唔同嘅高級主題（狄拉克方程、麥克斯韋光學、束物理）聯繫成一個連貫嘅敘述。呢種跨學科映射對於促進創新至關重要，正如從凝聚態物理學借鑒嘅拓撲光子學等領域所見。
面向未來： 佢正確識別並支持當時新興嘅束物理量子層面（QABP）領域，將類比定位為未來研究嘅指南，而非回顧過去。呢種遠見已經得到驗證，因為 QABP 同相干電子束相關研究已顯著增長。
教學框架： 提到嘅「哈密頓量表」（雖然摘錄中未顯示）係一個強大工具。佢提供咗一個直接嘅數學詞典，用於喺唔同領域之間轉換問題同解決方案。

缺陷與局限：

「類比」與「等同」嘅陷阱： 本文有時可能過度將類比表述為直接等同。雖然數學結構可能對應，但物理尺度、主導效應同實際限制差異巨大。一個 100 keV 電子嘅德布羅意波長係皮米級，而光學波長係幾百納米。呢意味住「波動效應」以截然不同嘅方式同相對強度表現出來。對一個領域完美嘅解決方案，喺另一個領域可能物理上無法實現或無關緊要。
缺乏具體驗證： 作為一篇簡短筆記/概述，佢提出咗概念框架，但幾乎冇提供源自呢種統一觀點嘅具體實驗結果或新穎預測。佢話俾我哋知座橋存在，但冇展示有重要貨物通過。可以對比一下像CycleGAN（Zhu 等人，2017）咁樣嘅論文，佢提出咗一個新穎框架並且立即用引人注目、具體嘅圖像轉換結果展示咗其威力。
工程聯繫未充分發展： 從抽象嘅哈密頓量類比跳到實際裝置設計係一個巨大嘅飛躍。本文冇充分解決工程挑戰——例如聚焦高能粒子所需嘅巨大磁場 vs. 用於光嘅介電結構——呢啲挑戰限制咗直接嘅技術轉移。

5. 可行洞見與戰略意義

對於研究人員同研發策略師嚟講，本文係打破隔閡嘅指令。

建立跨學科合作： 從事電子顯微鏡像差校正嘅實驗室，應該同計算波動光學同光子器件設計嘅團隊建立活躍嘅溝通渠道。會議應該明確設計成混合呢啲社群。
利用計算工具： 麥克斯韋光學嘅矩陣形式同量子傳播算法喺計算上係類似嘅。應該投資開發或改進軟件庫（例如，基於像 MEEP（用於光子學）或 GPT（用於粒子束）咁樣嘅平台），使其能夠以最少修改處理兩個領域嘅問題。
聚焦「最佳切入點」： 與其強行將類比應用於所有地方，不如識別映射最有效果嘅問題。相干性操控係一個主要候選。用於產生光中渦旋光束或軌道角動量態嘅技術（使用空間光調製器），可以啟發創造結構化電子束嘅方法，應用於先進材料探測。
用「量子之眼」重新審視「經典」裝置： 使用量子形式主義審查現有嘅粒子加速器同顯微鏡。被忽略嘅波長相關效應喺邊度限制咗性能？呢樣可以導致增量但寶貴嘅設計優化，甚至喺建造完全基於量子嘅裝置之前。

本質上，Khan 嘅論文唔係一個完整嘅解決方案，而係一個強大嘅研究啟發法。其價值在於持續追問：「我哋喺光學/粒子領域解決咗呢個波動問題；喺另一個領域中類似嘅問題係乜嘢，我哋嘅解決方案可以映射過去嗎？」呢個簡單嘅問題，如果嚴格追尋，可以喺兩個領域都開啟新穎嘅方法。

6. 技術細節與數學框架

類比嘅核心在於控制方程同推導出嘅「束光學」哈密頓量喺形式上嘅相似性。經典類比從帶電粒子喺電磁場中嘅哈密頓量開始： $$H_{cl} = \frac{1}{2m}(\mathbf{p} - q\mathbf{A})^2 + q\phi$$ 喺傍軸（小角度）近似同沿光軸（z）選擇合適坐標嘅情況下，佢可以轉換成類似於幾何光學哈密頓量嘅形式。

量子飛躍始於像自旋為1/2粒子嘅狄拉克方程咁樣嘅方程： $$\left[ c\boldsymbol{\alpha}\cdot(\mathbf{p} - q\mathbf{A}) + \beta mc^2 + q\phi \right]\Psi = i\hbar\frac{\partial\Psi}{\partial t}$$ 通過一個系統性程序（例如 Foldy-Wouthuysen 變換或直接因式分解），可以推導出一個有效哈密頓量，用於描述波函數分量沿 z 方向嘅傳播。呢個哈密頓量 $\hat{\mathcal{H}}_\text{opt}$ 將包含與德布羅意波長 $\lambda_\text{dB} = h/p$ 嘅冪次成正比嘅項，代表量子/波動修正。例如，一個典型結構可能係： $$\hat{\mathcal{H}}_\text{opt} = \hat{\mathcal{H}}_0 + \lambda_\text{dB}\,\hat{\mathcal{H}}_1 + \lambda_\text{dB}^2\,\hat{\mathcal{H}}_2 + \cdots$$ 其中 $\hat{\mathcal{H}}_0$ 重現經典幾何光學結果，而 $\hat{\mathcal{H}}_1$、$\hat{\mathcal{H}}_2$ 引入量子像差（例如，衍射）。

喺光學方面，從麥克斯韋方程組推導出嘅向量亥姆霍茲方程開始： $$\nabla^2 \mathbf{E} + \frac{\omega^2}{c^2}n^2(\mathbf{r})\mathbf{E} = 0$$ 一個類似嘅傍軸程序導致描述電場向量傳播嘅矩陣微分方程，其中波數 $k=2\pi/\lambda_\text{light}$ 扮演類似於 $1/\lambda_\text{dB}$ 嘅角色。

7. 分析框架：像差校正案例研究

情境： 校正高分辨率電子顯微鏡中嘅球面像差（$C_s$）。經典上，$C_s$ 係磁透鏡嘅幾何缺陷。量子力學上，佢有同衍射交織嘅貢獻。

類比光學問題： 校正高數值孔徑（NA）光學顯微鏡或激光聚焦系統中嘅球面像差同衍射。

框架應用：

映射哈密頓量： 識別量子粒子光學哈密頓量 $\hat{\mathcal{H}}_\text{opt}$ 中對應於 $C_s$ 嘅項。喺從麥克斯韋光學為高 NA 系統推導出嘅矩陣哈密頓量中，搵到數學上同構嘅項。
轉化解決方案： 喺先進光學中，$C_s$ 同衍射通常使用自適應光學（可變形反射鏡）或衍射光學元件（DOEs）同相位板同時校正。完美校正光學器件喺光領域施加嘅相位分佈 $\Phi(\mathbf{r})$ 係通過逆向波傳播計算得出。
調整與測試： 核心洞見係，所需嘅相位校正 $\Phi(\mathbf{r})$ 映射到所需嘅電子波前修改。呢個唔可以用可變形反射鏡實現，但可以受到 DOE 概念嘅啟發。呢個導致咗電子相位板嘅發展，以及最近，使用納米製造結構或受控電磁場嘅可編程電子相位調製器概念，直接類似於光學中嘅空間光調製器（SLMs）。

呢個框架冇提供現成答案，但提供咗一條系統化路徑：光學中用於計算機生成全息圖嘅成熟合成算法，成為設計電子波前整形裝置嘅起點。

8. 未來應用與研究方向

統一嘅視角開啟咗幾個有前景嘅方向：

量子極限束診斷： 使用量子光學概念（例如，零差檢測、壓縮態）測量粒子束發射度同相干特性，達到海森堡極限，超越經典診斷技術。
結構化粒子束： 創造具有軌道角動量、艾里分佈或貝塞爾模式嘅電子或離子束——直接受結構化光啟發——用於光譜學同顯微學中與物質嘅新穎相互作用。
加速器中嘅相干控制： 應用激光物理學嘅相干控制原理，喺飛秒時間尺度上定制粒子束團輪廓，可能提高自由電子激光同先進加速方案嘅效率。
拓撲束光學： 探索拓撲相同受保護邊緣態（現代光子學嘅一個主要主題，例如，光嘅拓撲絕緣體）喺周期性磁晶格中嘅帶電粒子束傳輸中係否有類比物，可能導致穩健嘅束引導。
統一模擬套件： 開發下一代模擬軟件，使用通用核心求解器進行波傳播，可配置用於光子、電子或其他量子粒子，顯著加速跨學科設計。

最終方向係朝向完全集成嘅束量子工程，其中粒子/波二象性唔係障礙，而係一個設計參數，以現代光子學已實現嘅同等控制水平進行操控。

9. 參考文獻

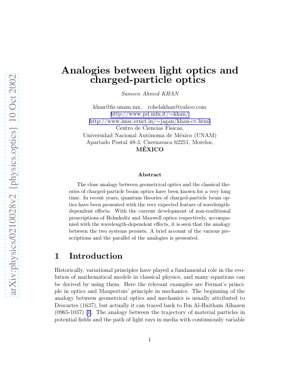

Khan, S. A. (2002). Analogies between light optics and charged-particle optics. arXiv:physics/0210028v2.
Hawkes, P. W., & Kasper, E. (2018). Principles of Electron Optics (Vol. 1-4). Academic Press. （關於經典電子光學嘅權威論著）。
Dragt, A. J. (1982). Lie Algebraic Theory of Geometrical Optics and Optical Aberrations. Journal of the Optical Society of America, 72(3), 372-379. （哈密頓形式主義嘅關鍵論文）。
Zhu, J. Y., Park, T., Isola, P., & Efros, A. A. (2017). Unpaired Image-to-Image Translation using Cycle-Consistent Adversarial Networks. Proceedings of the IEEE International Conference on Computer Vision (ICCV). （一篇提出新穎框架並立即展示可觀結果嘅論文範例）。
Rodrigues, G. M., & de Assis, A. J. (2021). Quantum aspects of charged particle beam optics: a review. The European Physical Journal D, 75(7). （展示該領域發展嘅現代綜述）。
Verbeeck, J., Tian, H., & Schattschneider, P. (2010). Production and application of electron vortex beams. Nature, 467(7313), 301-304. （實現結構化電子束嘅里程碑式實驗論文）。
OAM Workshop Series. Quantum Aspects of Beam Physics (QABP). Proceedings available from Stanford Linear Accelerator Center (SLAC) and other host institutions. （論文中引用嘅會議系列，記錄持續研究）。
